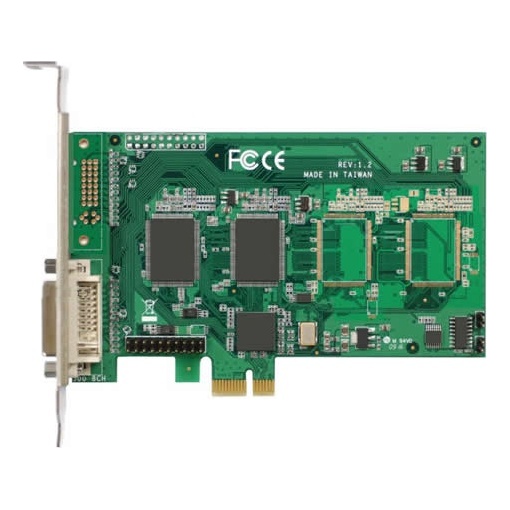

Комплект платы видеозахвата SC300Q16

Описание ITV Комплект платы видеозахвата SC300Q16

ITV Комплект платы видеозахвата SC300Q16 - плата видеоввода без аппаратной компрессии, которая предназначена для применения в системах с небольшим количеством каналов и/или невысокой частотой кадров. Компрессия видеосигнала производится за счет ресурсов компьютерной платформы. Такая плата недорогая и используется в системах, не требующих сложной видеоаналитики. Плата поддерживает интерфейсы PCI 2.2 и PCI Express. Это позволяет максимально задействовать разъемы материнской платы, а также строить системы видеонаблюдения на базе различных компьютерных платформ, обладающих различными интерфейсами.

Технические характеристики ITV Комплект платы видеозахвата SC300Q16

• Минимальные требования к шине ввода/вывода, Стандарт: PCI Express 1x
• Потребляемая мощность, Вт: 4
• Видеовходы, В / Ом: 1 / 75
• Видеовыход, В / Ом: 1 / 75
• Аудиовходы, В / кОм: 1 / 40
• Количество видеовходов: 16
• Интерфейсы подключения видео: D-SUB (DB-25)
• Тип сигнала: PAL, NTSC
• Разрешение, пиксел: PAL - 352*288, 704*288, 704*576; NTSC - 320*240, 640*240, 640*480
• Максимальное ТВЛ (чб/цвет): 576(PAL) / 480(NTSC)
• Цветовая палитра: 16 млн. цветов или 256 градаций серого
• Количество мультиплексируемых видеовходов: 16
• Количество немультиплексируемых "живых" видеовходов: 4
• Скорость ввода видеосигнала по каждому немультиплексируемому каналу, fps в системе PAL (NTSC): 25(30)
• Суммарная скорость ввода по мультиплексируемым каналам, fps in PAL: 64 (704х288, 352х288); 64 (704х576)
• Суммарная скорость ввода по мультиплексируемым каналам, fps в системе NTSC: 80(640х240,320х240); 80(640х480)
• Суммарная скорость ввода по немультиплексируемым каналам, fps в системе PAL (NTSC): 100 (120)
• Управляющих выходов (реле), открытый коллектор (интерфейс): 4, DC: 2A/24V; AC: 1A/120V
• Количество аудиоканалов вход/выход: 4 / -
• Частота оцифровки аудиосигнала, кГц: 8,16,24,32,40,48
• Аппаратный контроль зависания операционной системы Watchdog: +
• Разрядность АЦП, бит: 10
