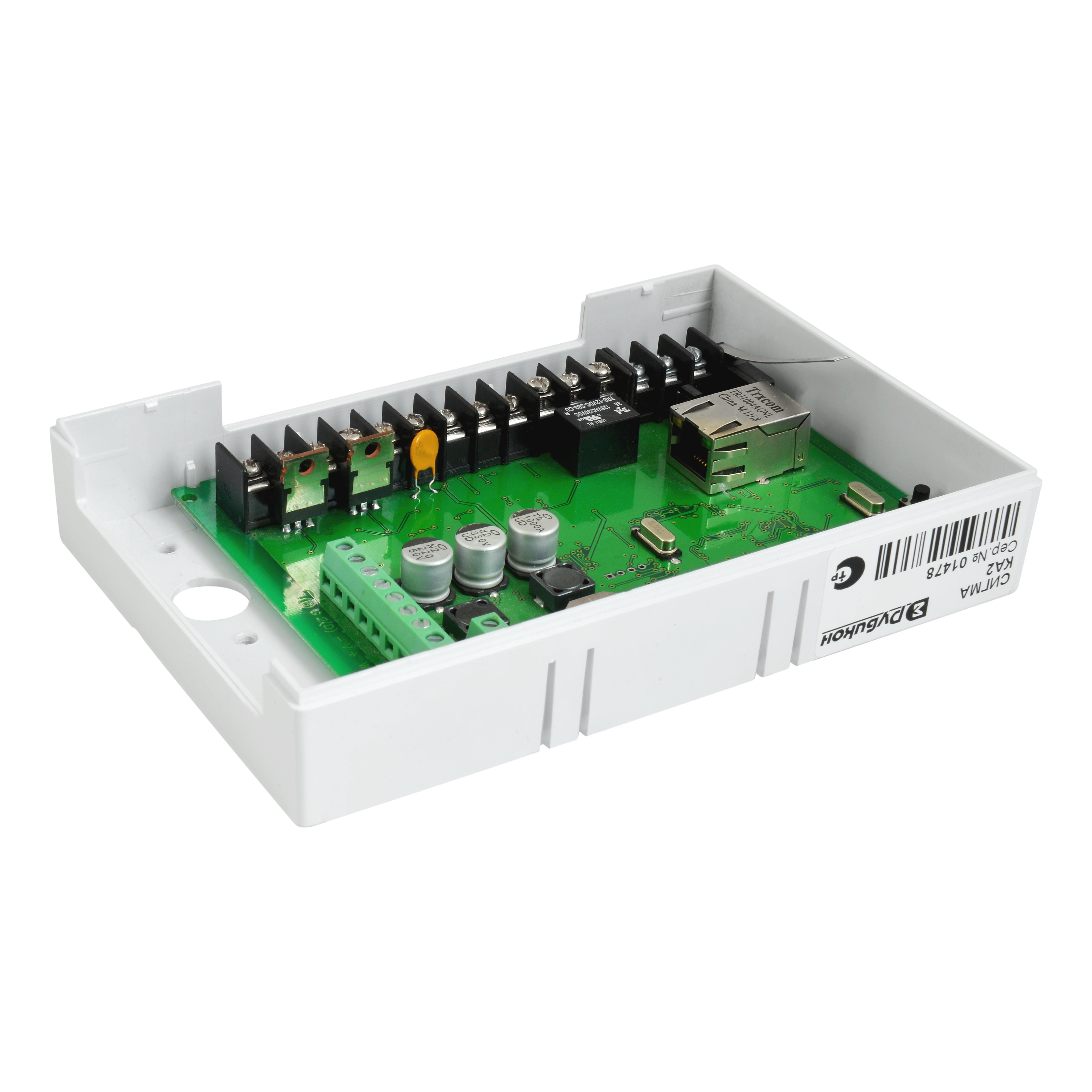

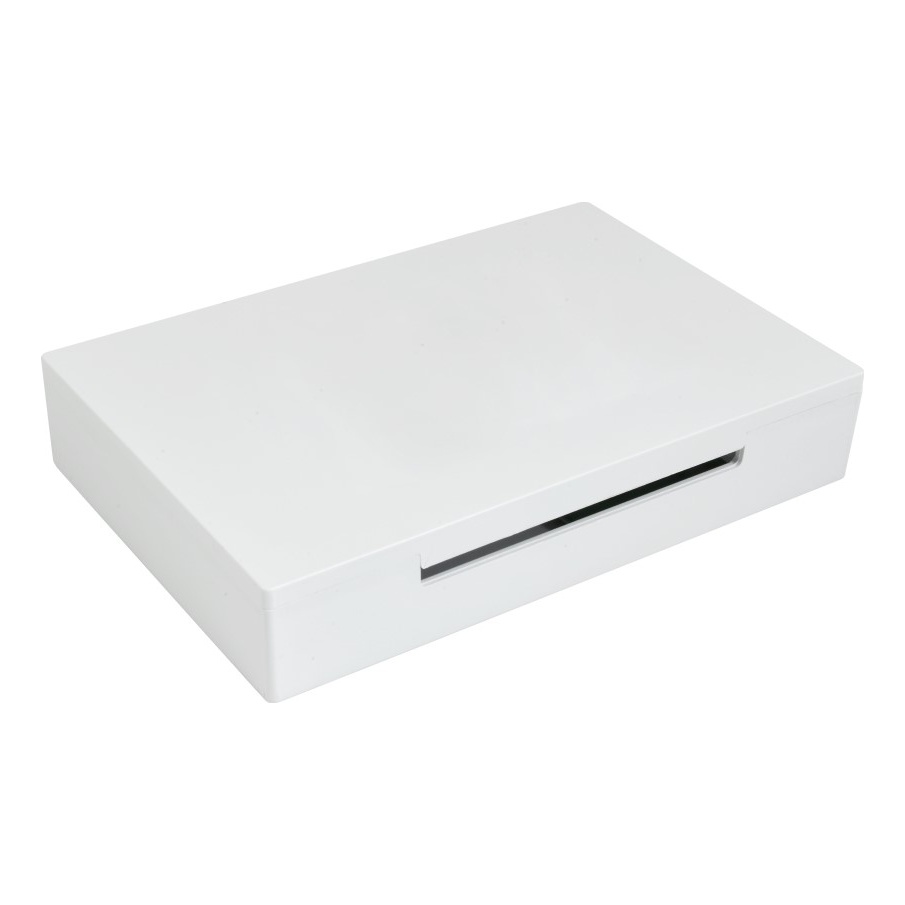

Рубикон КА2 (Сетевой контроллер адресного шлейфа)

КА2 – Сетевой контроллер адресного шлейфа. КА2 опрашивает устройства на шлейфе и передает возникающие события на верхний уровень (ППК). В качестве линии связи с приборами верхнего уровня используется двухпроводный RS-485. Контроллер содержит в себе два выхода на оповещатели до 100ма с контролем целостности и один релейный выход с контактами на переключение. В КА2 имеется также возможность подключения двух неадресных ШС.При подключении адресных устройств (АУ) к адресным шлейфам КА2 их общая численность может достигать: 255 АУ в топологии "кольцо" и 510 АУ в топологии "два луча". Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ к КА2. Допустимый лимит токопотребления для всех подключаемых к одному КА2 АУ составляет 140 мА. Наряду с соединением к ППК по интерфейсу RS-485 и с адресными устройствами – по адресному шлейфу, возможности подключения КА2 включают: - два токовых выхода (Iвых до 100 мА) для оповещателей, с контролем обрыва и короткого замыкания - релейный выход постоянного или переменного тока с переключающимися контактами (Iвых до 3 А) для управления автоматикой охранно-пожарных систем, нормально-замкнутого и нормально-разомкнутого типа - два неадресных шлейфа для устройств с контактами нормально-замкнутого типа, с контролем возникновения короткого замыкания Конфигурирование выходов КА2 и задание режимов их работы выполняются с ППК.
